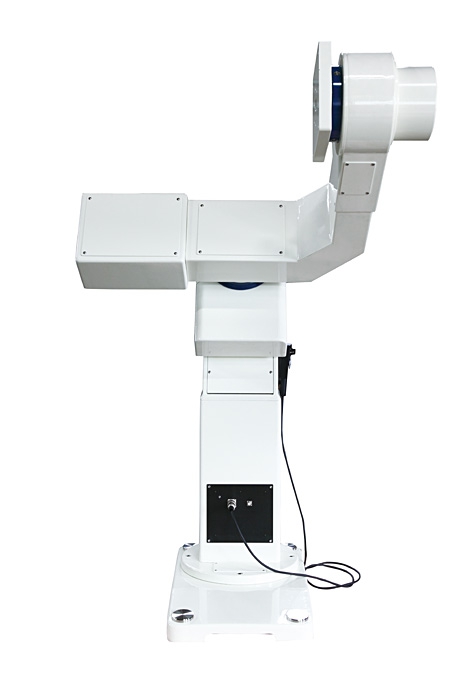

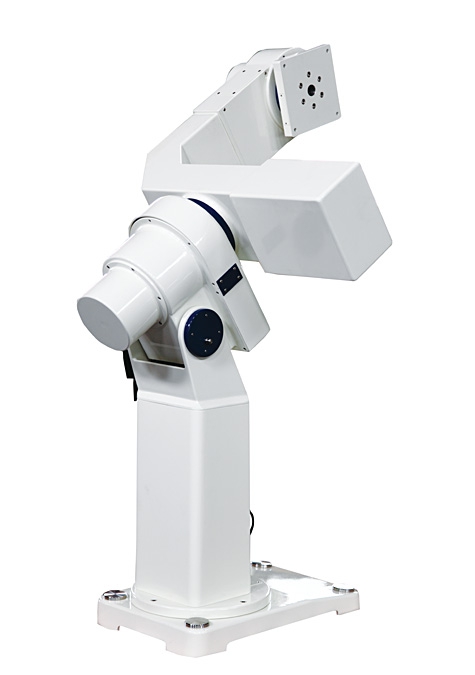

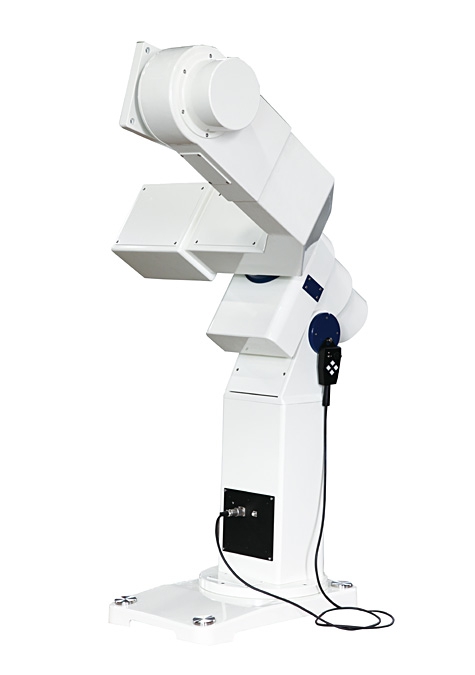

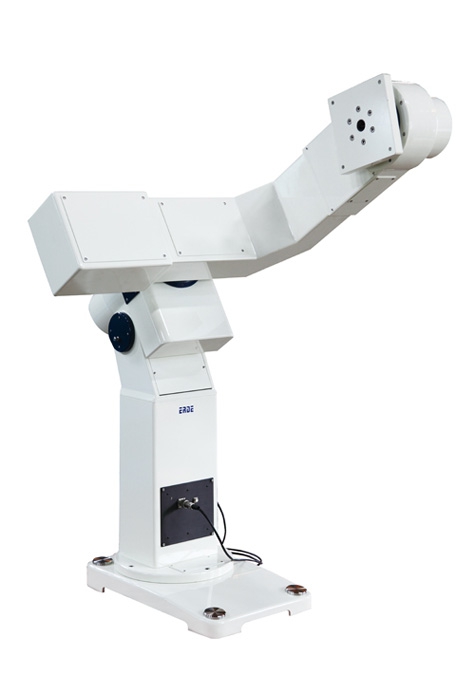

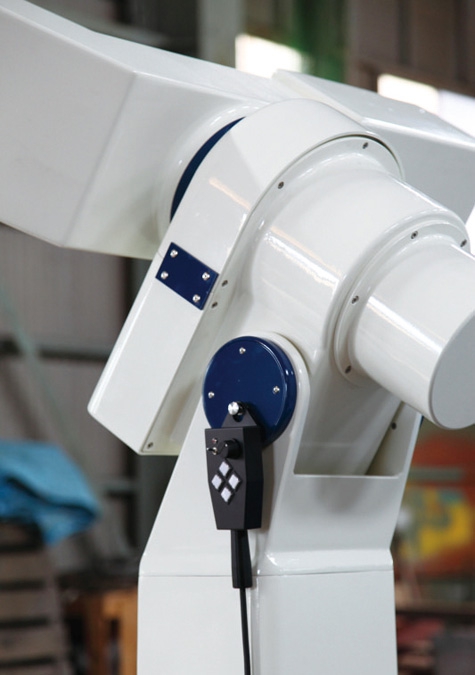

L300Ⅱ L型フォーク式赤道儀架台 NEW
 アーム部の拡大や内部構造を改良し、より高剛性になりました。
豊富な観測経験を元に開発設計したERDEブランド
独自の設計理念による先進のL-300型 L型フォーク式赤道儀。
エルデ光器のL型フォーク式架台は、妥協することのない設計と細部までこだわった部品加工により、高い品質と快適な操作性を備えています。
シャフトやウォームホイールなどもワンランク上の贅沢なつくり。据置型ならではの余裕ある同架可能重量により、滑らかな俊敏性、安定感を備えた構造になっています。

◦３０cmクラス反射鏡筒対応（同架重量約８０kg）
◦赤経赤緯両軸パルスモーターマイクロステップ駆動 最高速約５００倍
◦大気差補正機能
◦自動導入機対応
◦星図ソフト対応
◦オートガイダー装置対応
◦ＡＣ１００Ｖ仕様
◦赤道儀架台重量 約5００kg
L300 赤道儀架台 本体価格 ￥2,560,000-(税別)
主な仕様
| 搭載可能重量 |
|
|
約８０Ｋｇ（不動点重心位置にて） |
| 赤道儀重量 |
|
|
約5００Ｋｇ
|
| 不動点高さ |
|
|
1400ｍｍ～1600ｍｍ ご注文時指定による |
| アーム長さ |
|
|
標準600mm（不動点位置まで）
|
| 赤道儀ベース寸法 |
|
|
南北700mm 東西450mm アンカー固定穴 ４箇所（M16推奨） |
| 極軸調整範囲 |
|
|
架台下部の方位、高度修正用ボルトにて調整 方位角±６度 指定角度±５度 |
| ギヤ機構 |
|
|
・赤経ホイール φ270ｍｍ 歯数270枚
・赤緯ホイール φ216ｍｍ 歯数216枚 |
| 駆動モーター・速度 |
|
|
両軸 ５相パルスモーター マイクロステップ駆動
モータースピード（対恒星時）
ガイド速 ２０％～６０％（20%.40%.60%の３段切替）
低速 ２倍速
中速 ２０倍速
高速 ５００倍速 |
| 基本追尾モード |
|
|
恒星時、平均月時、平均太陽時、停止 |
| クランプレス機構 |
|
|
高速モーターによる運転のため、使い勝手、安全性を考慮してクランプレス機構としています。バランス調整は架台内部のロックをゆるめて行います。 |
| ケーブルレス機構 |
|
|
ケーブルは赤経、赤緯軸内を通して外部に露出しない機構としています(ハンドコントローラケーブル除く)
モーターやエンコーダー、リミットスイッチなどのデバイスはコネクタ接続としていますので、交換が容易です |
| 安全装置 |
|
|
リミットスイッチ装備 (赤経赤緯稼動範囲リミット、鏡筒水平センサ) |
| 姿勢検出機構 |
|
|
自動観測準備に対応するための自己姿勢検出機構装備
望遠鏡コントロールソフト「Ｔｒ－ＡＰＥＣＳ」接続時に有効 |

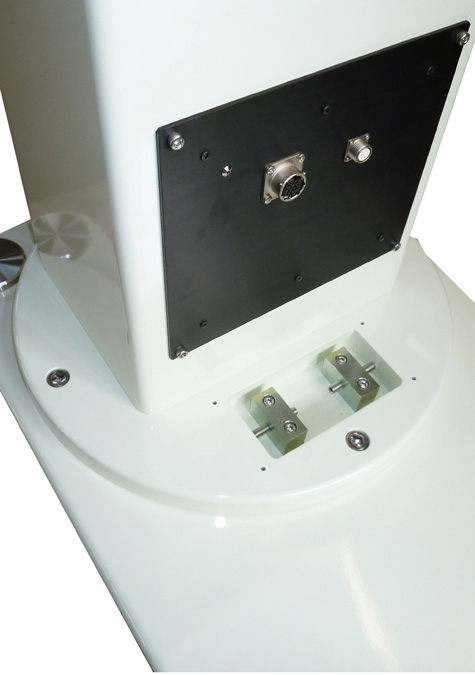

| 赤道儀北側パネル |
|
|
・ハンドコントローラ接続コネクタ
・オートガイダー接続コネクタ
(オートガイダーは、接点またはオープンコレクタ出力可) |
| 電 源 |
|
|
ＡＣ１００Ｖ １０Ａ |
オプション
| エンコーダー |
|
|
・赤経 5400パルス（1分角）または 43200パルス（7.5秒角）
・赤緯 5400パルス（１分角）
|
天体自動導入装置
「ＡＰＥＣＳ」 |
|
|
・装置内部に天体データベースを持っているので装置単独で天体の自動導入が可能
またPCと接続して星図からの自動導入も可能
・独自の導入補正機能有り
・導入補正後の導入精度 3分角以内
・星図ソフト対応
・ドーム連動装置対応
・遠隔制御対応
・ソフト「Tr－APECS」対応 APECSを接続すると座標把握により大気差補正追尾が機能します
地平高度５度～８０度の範囲において、望遠鏡の指向位置の平均的大気差を算出し、自動的にモーター駆動周波数を可変させ、追尾を行います。（弊社駆動回路との組合わせによる）
|
| 望遠鏡コントロールソフト Tr－APECS
|
|
|
望遠鏡コントロールソフト「Tr－APECS」
・架台をパソコン上からマニュアル操作することができ、自動観測準備機能なども備えているため遠隔制御に発展させることができます。
・基本追尾速度にメトカーフ機能が付加されます
メトカーフ追尾は両軸とも対恒星時の ±９．９９９％までの範囲で可変運転可能 |
| ドーム連動機 |
|
|
・ＡＰＥＣＳに接続可能
・パソコンに接続できるモデルもあり、遠隔制御に発展させることもできます
・APECS専用ドーム連動機
・汎用ドーム連動機 タイプＡ、タイプＢ |
| その他オプション |
|
|
・マッチプレート(ご希望の寸法で製作可)
・鏡筒バンド
・オートガイダー用ケーブル・無線ハンドコントローラー
|
価格（税込）
| EL-300 架台基本部 |
|
|
不動点高さ 1400mm～1600mm
アーム長さ 600mm
駆動回路装備
|
￥2,560,000- |
エンコーダー
|
|
|
５４００パルス （赤経、赤緯共通）
|
￥44,000- |
エンコーダー
|
|
|
４３２００パルス（赤経用）
|
￥170,000- |
自動導入機「APECS」
|
|
|
赤道儀架台とのセット価格
|
￥400,000- |
| 望遠鏡コントロールソフト Tr－APECS
|
|
|
パソコンは含みません
|
￥70,000-
|
| ドーム連動機 |
|
|
ＡＰＥＣＳ専用ドーム連動機（回転制御のみ）
＊ドームモーター、ドームエンコーダーは含みません |
￥98,000- |
| ドーム連動機 |
|
|
汎用ドーム連動機タイプＡ（回転制御のみ）
＊ドームモーター、ドームエンコーダーは含みません |
￥150,000- |
| ドーム連動機 |
|
|
汎用ドーム連動機タイプＡ（回転制御のみ）
＊ドームモーター、ドームエンコーダーは含みません |
￥200,000- |
|
