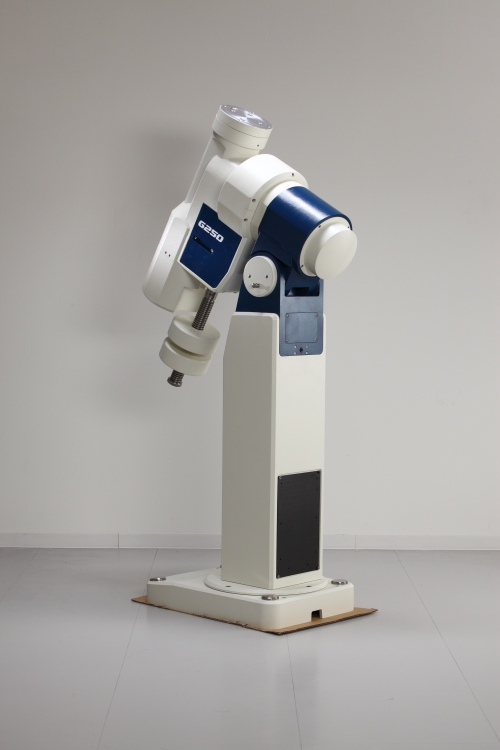

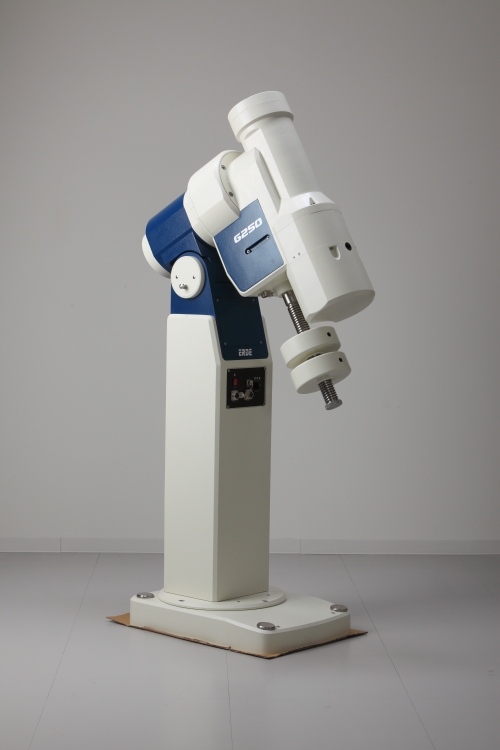

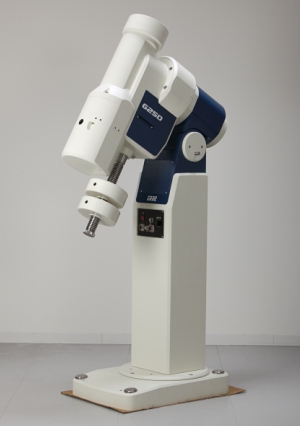

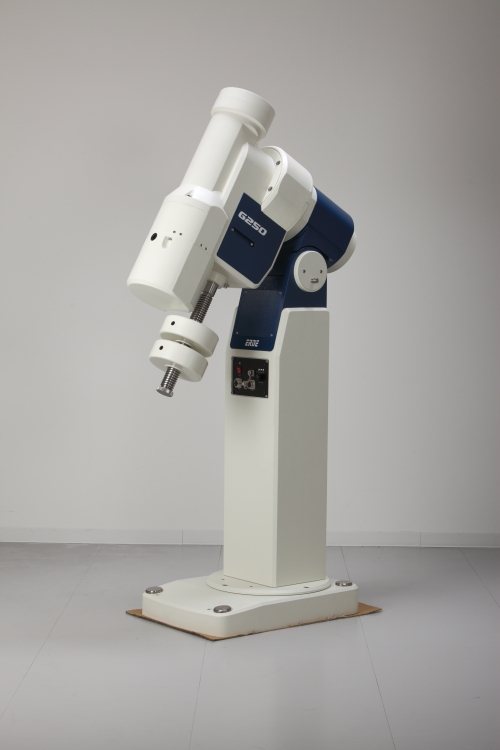

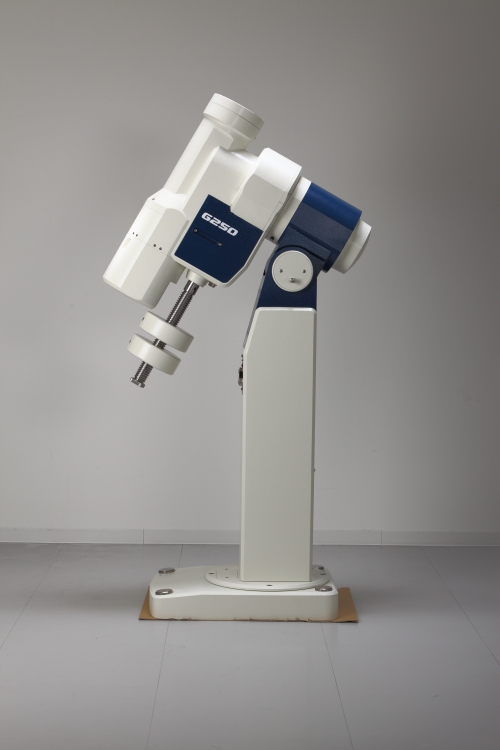

G250型 ドイツ式赤道儀
G250赤道儀 本体販売価格 ￥1,740,000(税別) ※送料別途
手軽な4分割組立式の据付専用機として新開発
独自の設計理念による先進のG250型 据付型ドイツ式赤道儀。
4分割方式なのでクレーンを使った設置工事は必要ありません。1パーツが最大60kgなので3人で組立可能。エルデ光器のG250ドイツ式赤道儀は、アルミ合金鋳物を多用し斬新なデザイン、高剛性、高精度を実現し妥協することのない設計と細部までこだわった部品加工により、高い品質と快適な操作性を備えています。
軸シャフトやウォームホイールなどもワンランク上の贅沢なつくり。据置型ならではの余裕ある同架可能重量により、滑らかな俊敏性、安定感を備えた構造になっています。

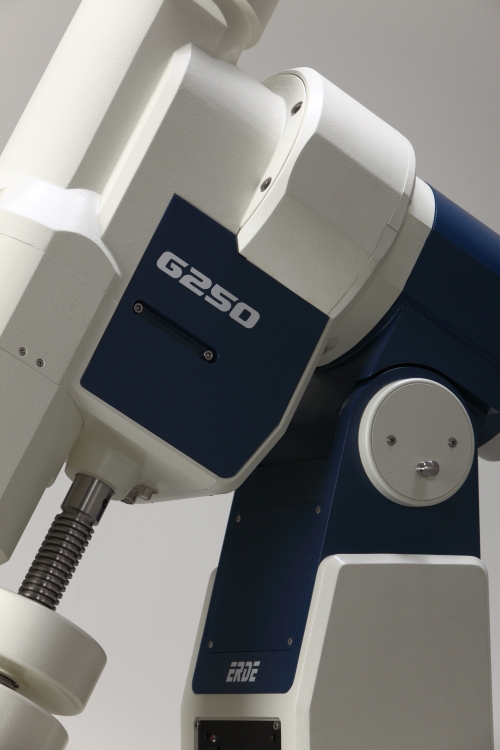

斬新なデザイン。高剛性、高精度を実現しました。
◦25cmクラス鏡筒対応（搭載可能重量約5０kg）
◦赤経赤緯両軸パルスモーターマイクロステップ駆動 最高速約7００倍
◦大気差補正機能(要オプション)
◦トラッキング補償機能(要オプション)
◦自動導入機対応
◦星図ソフト対応
◦遠隔コントロール対応(要オプション)
◦オートガイダー接続コネクタ
◦入力電源 ＡＣ１００Ｖ
◦赤道儀重量 約18０kg
低温テストの様子
| 項 目 |
仕 様 |
| 形 式 |
4分割組立式 据付型ドイツ式赤道儀 |
| 同架可能重量 |
約50Ｋｇ（鏡筒重心が鏡筒取付けプレートより20㎝の位置にて） |
| 赤道儀重量 |
不動点1,200㎜タイプで約180㎏ |
| 不動点高さ |
1,200㎜、1,400mm、1,600mm の３タイプ |
| 極軸調整範囲 |
高度角：0度～70度 方位角：±5度 |
| ウォームホイール |
赤経ウォームホイール φ240mm 歯数320枚 赤緯ウォームホイール φ168mm 歯数224枚 |
| クランプ |
クランプレス (バランス調整時はレンチにてクランプ解除可) |
| 安全対策 |
赤経の東西にリミットスイッチを配置 鏡筒水平センサー(鏡筒が水平以下で追尾停止) |
| モーター駆動 (対恒星時) |
赤経、赤緯パルスモーター マイクロステップ駆動
微動速:20％・40％ / 低速:×2 / 中速:×20 / 高速:×700 |
| 追尾モード |
基本追尾モード： 恒星時、平均月時、平均太陽時、モーター停止 メトカーフ追尾 （オプションの自動導入セットAまたはBと望遠鏡コント ロールソフトが必要）両軸とも対恒星時±0.001％ ～ ±9.999％の 範囲で可変連続運転可能。(PCから設定) PCは別途 大気差補正追尾(自動導入セットAまたはBが必要) ※望遠鏡の指向位置の平均大気差を計算して追尾 |
| エンコーダー |
・オプションの自動導入セットAまたはBに付属。 自動導入セットA 赤経赤緯とも分解能1分角 自動導入セットB 赤経7秒角、赤緯1分角 ※自動導入セットBはトラッキング補償回路付 |

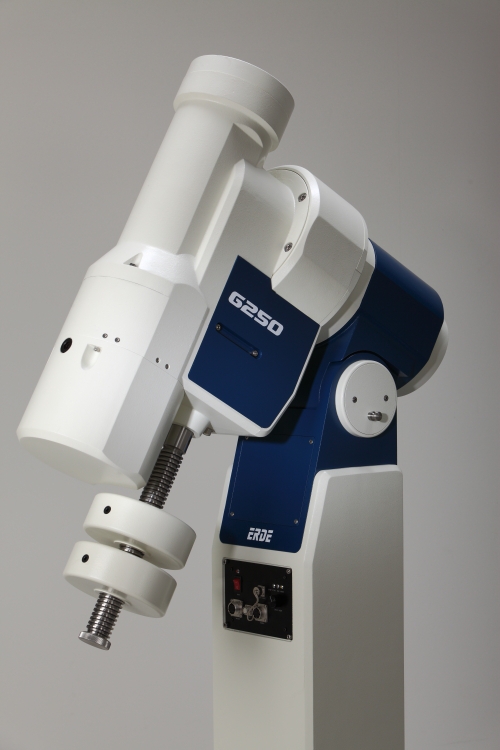

| 操作パネル （ピラー北面） |
・パワースイッチ/微動速切替えスイッチ/追尾モード切替スイッチ/オート ガイド装置接続コネクタ/ハンドコントローラー接続コネクタ |
| 制御装置 |
駆動回路、その他制御装置はピラー内に組込み |
| ハンドコントローラー |
ON/OFF SW (LED付) / スピードセレクトSW / 赤経SW×2/ 赤緯SW×2 |
| 入力電源 |
ＡＣ１００Ｖ |
|
オプション
|
●自動導入セットA(受注時) 赤経、赤緯エンコーダー分解能1分角 ＋ 自動導入装置 ＋ 接続ケーブル ●自動導入セットB(受注時) 赤経エンコーダー分解能7秒角/赤緯エンコーダー分解能1分角 ＋ 自動 導入装置 ＋ 接続ケーブル ＋ トラッキング補償回路 ●オートガイド接続ケーブル ●ドーム連動装置 (自動導入セットAまたはBが必要) ・タイプA(回転制御のみ) ・タイプB(回転制御＆スリット開閉SW＋PCソフト) ●望遠鏡コントロールソフト(自動導入セットAまたはBが必要) PCは別途 |
※予告なしに仕様変更する場合がございます。
オプション
| 自動導入セット |
|
|
・自動導入セットA (受注時) 天体自動導入装置
エンコーダー(赤経・赤緯とも5400パルス（1分角）)
接続ケーブル ・自動導入セットB(受注時) 天体自動導入装置
エンコーダー(赤経43200パルス(7.5秒角)、赤緯5400パルス(1分角))
接続ケーブル
トラッキング補償回路 |
| 望遠鏡コントロールソフト Tr－APECS
|
|
|
・望遠鏡コントロールソフト「Tr－APECS」
PCから望遠鏡をマニュアル操作可能(追尾モード変更、スピードセレクト、方向ボタン、)
メトカーフ機能(メトカーフ追尾は両軸とも対恒星時の ±９．９９９％までの範囲で可変運転可能) |
| ドーム連動装置 |
|
|
・タイプＡ 回転制御のみ ・タイプB 回転制御＆スリット開閉スイッチ ＋ PCソフト (自動導入セットAまたはBが必要) |
| その他オプション |
|
|
・オートガイド接続ケーブル 2ｍ ・追加用バランスウエイト 10kg、5Ｋg ・マッチプレート (ご希望の寸法で製作します)
|
価格（税別）
| G250 赤道儀架台 |
|
|
不動点高さ 1200mm |
￥1,740,000- |
自動導入セットA
|
|
|
自動導入装置 ＋ エンコーダー５４００パルス（赤経、赤緯共通） ＋ 接続ケーブル |
￥180,000- |
自動導入セットB
|
|
|
自動導入装置 ＋ エンコーダー４３２００パルス（赤経用）、5400パルス(赤緯用) ＋ トラッキング補償回路 ＋ 接続ケーブル |
￥340,000- |
オートガイド
接続ケーブル
|
|
|
2m
|
￥6,000-
|
| 望遠鏡コントロールソフト Tr－APECS
|
|
|
パソコンから赤道儀を操作できます。(自動導入セットAまたはBが必要) パソコンは別途 |
￥70,000-
|
| 不動点変更 |
|
|
不動点高さ1,400㎜
不動点高さ1,600㎜
|
￥20,000-
￥40,000- |
| ドーム連動装置A |
|
|
ドーム回転制御のみ 接続ケーブル3ｍ付 ＊ドームモーター、ドームエンコーダーは含みません |
￥150,000- |
| ドーム連動装置B |
|
|
ドーム回転制御＆スリット開閉制御 接続ケーブル3ｍ付 PC用ドームコントロールソフト付 ＊ドームモーター、ドームエンコーダー、PCは含みません |
￥200,000- |
| 荷造送料 |
|
|
離島は別途見積もり |
￥36,000- |
|
